KY500液晶多功能電力儀表（多功能監控儀表）

一、概述

KY500多功能電力儀表（多功能監控儀表）是我公司在分析市場需求的基礎上，采用先進的32位單片機處理器，遵循公司一貫的“標準化、通用化”原則設計而成，可擴展的功能配置滿足了用戶的未來升級需求。小型化標準機箱、大屏幕液晶、標準的RS485總線和MODBUS規約；良好的人機界面，可靠的保護控制功能，這一切都為您選用KY500提供最好的依據。

KY500多功能電力儀表主要用于各電壓等級，集保護、顯示、數字輸入/輸出與網絡通訊于一身，功能齊全，參數顯示直觀。裝置具有多種保護、控制等綜合功能，可取代電流表、電壓表、時間繼電器等。

二、特點：

1、使用方便、操作簡單，超大屏幕中文液晶界面，所有電參量信息和設定都可以通過面板上的功能鍵來進行讀取修改；所有信息一目了然。

2、集保護、監視、控制、通信等多種功能于一體

3、通用輸入電源模塊，兼容85-265V 交流或直流工作電源，降低了對工作電源的要求

4、以32位高性能混合信號微處理器為核心，具有高速運算和實時信號處理能力，采用交流采樣；微處理器的總線不出芯片，系統的可靠性和抗干擾能力大大提高，增強了可靠性。

5、事件記錄8條,既可上傳也可就地查看，為故障診斷和事故分析提供強有力的依據

6、具有完善的自檢能力，包括存儲器、出口、通訊口等，發現裝置異常能自動告警

7、配備輸入輸出邏輯圖形化可編程功能，用戶可以靈活定義控制邏輯

8、采用頻率跟蹤技術，精確采樣變頻交流回路

9、操作簡單、直觀、顯示清晰：采用漢字大液晶，顯示各種測量數據，開關量輸入狀態、繼電器輸出狀態、通訊狀態，時鐘，SOE 信息等各種信息一目了然

三、測量、控制功能

KY500多功能電力儀表顯示測量3相電流、電壓，計算有功功率、無功功率、電度等

可進行一路回路的和分閘操作。

四、通訊功能

  串行接口： Modbus-RTU規約，網絡連接：RS485總線，屏蔽雙絞線

五、技術參數

電源     電壓                 AC/DC85-265V

頻率                     38HZ- 70Hz

功耗                     ≤1.5W

 繼電器輸出：

可編程繼電器J1 ： 1常開常閉轉換接點

可編程繼電器J2 ： 1常開接點（如：報警吸合或遙控合閘輸出等）

輸出容量       ：  250VAC  8A  /  30VDC   8A

保護動作時間： 不大于20ms

開入輸入：

開關量輸入數目     6

電壓范圍           AC/DC48-380V

電流消耗           約4.0mA

模擬量輸入：

電   流           0.5-6In ( In=5A )

零序電流          小于1A，5A（視型號不同）

絕緣電阻： 標準    IEC255-5         100MΩ/500V

絕緣試驗： 標準    IEC255-5

介質強度試驗     2KV（r.m.s.），50HZ，1min

沖擊電壓實驗     5KV（峰）；1.2/50 u S；0.5J； 5正，5負，間隔時間5s

EMC 抗干擾：標準    IEC255-22

共模干擾     2.5KV（峰）， 1MHZ， 400次/s，持續時間2s

差模干擾     1.0KV（峰）， 100KHZ； 50次/s，持續時間2s

輻射電磁場干擾   頻率：27MHZ～1000MHZ； 場強；10V/m

靜電放電干擾     6KV

快速瞬變干擾      2KV； 5KHZ； 雙極性； 持續時間 1min

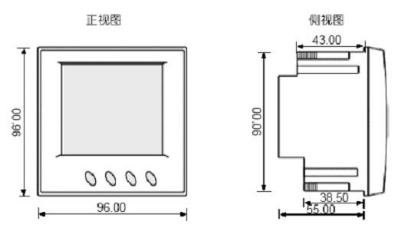

六、安裝及開孔尺寸

環境

在安裝KY500之前，請您觀察所要安裝的位置周圍的環境并確認符合以下條件。

溫度

KY500允許的工作環境溫度為-25℃~70℃，這滿足一般用戶的使用要求，如果您有更寬溫度范圍的要求，請洽詢制造工廠。設備長時間的工作在非常高或者非常低的溫度下，會對使用壽命產生不利的影響，這一點請您注意。

KY500允許的保存溫度范圍是-20℃~85℃。

濕度

允許的環境濕度范圍為0~95%（不結露）。

位置

應當安裝于干燥、無粉塵處，并避免置于熱源，輻射源、強干擾源的周圍。

安裝空間要求

安裝儀表的位置四周要留有足夠的空間，一方面儀表的裝卸需要操作空間，端子連線、走線也需要空間；還有就是為了避免與周圍其他物品距離過近而造成危險或損壞（溫度過高時距離應相應加大），建議如下：

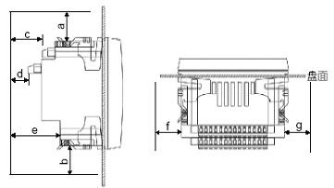

安裝空間示意

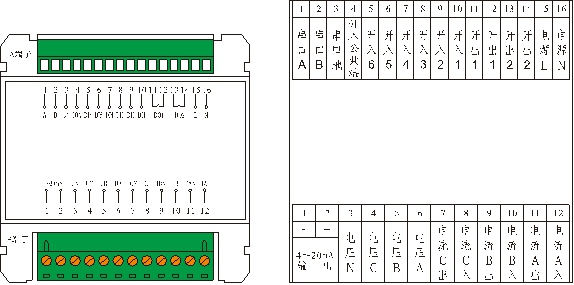

端子定義：

注：開入量、開出量、4～20mA輸出、通訊均為選配功能，以客戶實際訂單為準。

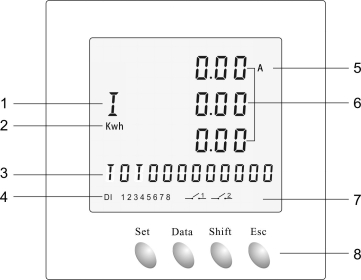

七、面板說明及按鍵功能

1: 當前頁“6”所顯示的3行數值的名稱（U、A、P、Q、S、PF、F）

2: 當前頁“3”所顯示的電度值名稱（Kwh,Kvarh）

3: 電度測量值（TOT、IMP、EXP）

4: 開入量狀態

5: 測量值單位

6: 測量的值（A、B、C三相）

7: 開出量狀態

8：操作按鈕

裝置顯示操作用漢字或標準符號提示，有4個按鍵，從左往右依次為SET、DATA、SHIFT、ESC，其中各鍵作用按是否在編輯狀態作用不同：

技術參數：

電源     電壓                 AC/DC85-265V

頻率                     38HZ- 70Hz

功耗                     ≤1.5W

 繼電器輸出：

可編程繼電器J1 ： 1常開常閉轉換接點

可編程繼電器J2 ： 1常開接點（如：報警吸合或遙控合閘輸出等）

輸出容量       ：  250VAC  8A  /  30VDC   8A

保護動作時間： 不大于20ms

開入輸入：

開關量輸入數目     6

電壓范圍           AC/DC48-380V

電流消耗           約4.0mA

模擬量輸入：

電   流           0.5-6In ( In=5A )

零序電流          小于1A，5A（視型號不同）

絕緣電阻： 標準    IEC255-5         100MΩ/500V

絕緣試驗： 標準    IEC255-5

介質強度試驗     2KV（r.m.s.），50HZ，1min

沖擊電壓實驗     5KV（峰）；1.2/50 u S；0.5J； 5正，5負，間隔時間5s

EMC 抗干擾：標準    IEC255-22

共模干擾     2.5KV（峰）， 1MHZ， 400次/s，持續時間2s

差模干擾     1.0KV（峰）， 100KHZ； 50次/s，持續時間2s

輻射電磁場干擾   頻率：27MHZ～1000MHZ； 場強；10V/m

靜電放電干擾     6KV

快速瞬變干擾      2KV； 5KHZ； 雙極性； 持續時間 1min
